Archiv: Entwässerung

Entsprechend DIN EN 124-2, DIN 1229
KIWA geprüft

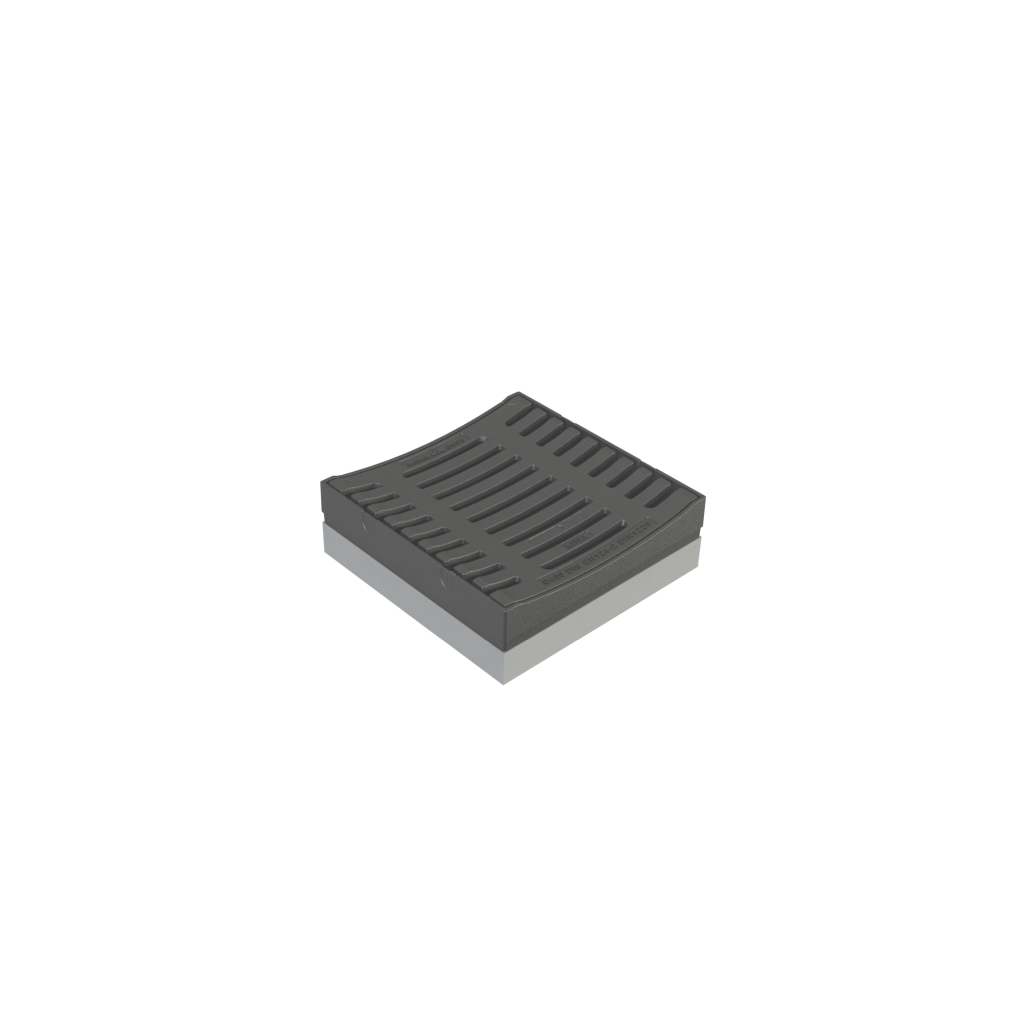

500x500mm, Rinnenform, mit dämpfender Einlage MEIPREN, 16mm Schlitzweite für Fußgängerstraßen, Einlaufquerschnitt 701cm2

Beton-Guss-Rahmen mit Bauzeitenentwässerung zum Ausschlagen, Rahmenhöhe 160mm
Voll-Guss-Rost, mit dämpfender Einlage MEIPREN, Rinnenform, 16mm Schlitzweite für Fußgängerstraßen

Entsprechend DIN EN 124-2, DIN 1229
KIWA geprüft

500x500mm, Pultform, mit dämpfender Einlage MEIPREN, 16mm Schlitzweite für Fußgängerstraßen, Einlaufquerschnitt 701cm2

Beton-Guss-Rahmen mit Bauzeitenentwässerung zum Ausschlagen, Rahmenhöhe 160mm
Voll-Guss-Rost, mit dämpfender Einlage MEIPREN, Pultform, 16mm Schlitzweite für Fußgängerstraßen

RD16, 1,2t.

DIESER ARTIKEL IST VOM TAUSCH
BZW. DER RÜCKGABE AUSGESCHLOSSEN

Entsprechend DIN EN 124-2
KIWA geprüft und gemäß den Anforderungen der Gütesicherung nach RAL-GZ 692

500x500mm, Pultform, Drei-Punkt-Auflage, 24mm Schlitzweite, Einlaufquerschnitt 952cm2, mit beidseitiger Aufklappvorrichtung, mit zwei kraftschlüssigen Federarretierungen aus Edelstahl

Voll-Guss-Rahmen, mit Bauzeitenentwässerung zum Ausschlagen, mit Drei-Punkt-Auflage, mit beidseitiger Aufklappvorrichtung, Rahmenhöhe 140mm
Voll-Guss-Rost, mit Drei-Punkt-Auflage, mit zwei kraftschlüssigen Federarretierungen aus Edelstahl, Pultform, mit beidseitiger Aufklappvorrichtung, 24mm Schlitzweite

Entsprechend DIN EN 124-2, DIN 1229
KIWA geprüft und gemäß den Anforderungen der Gütesicherung nach RAL-GZ 692

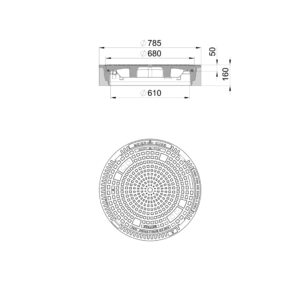

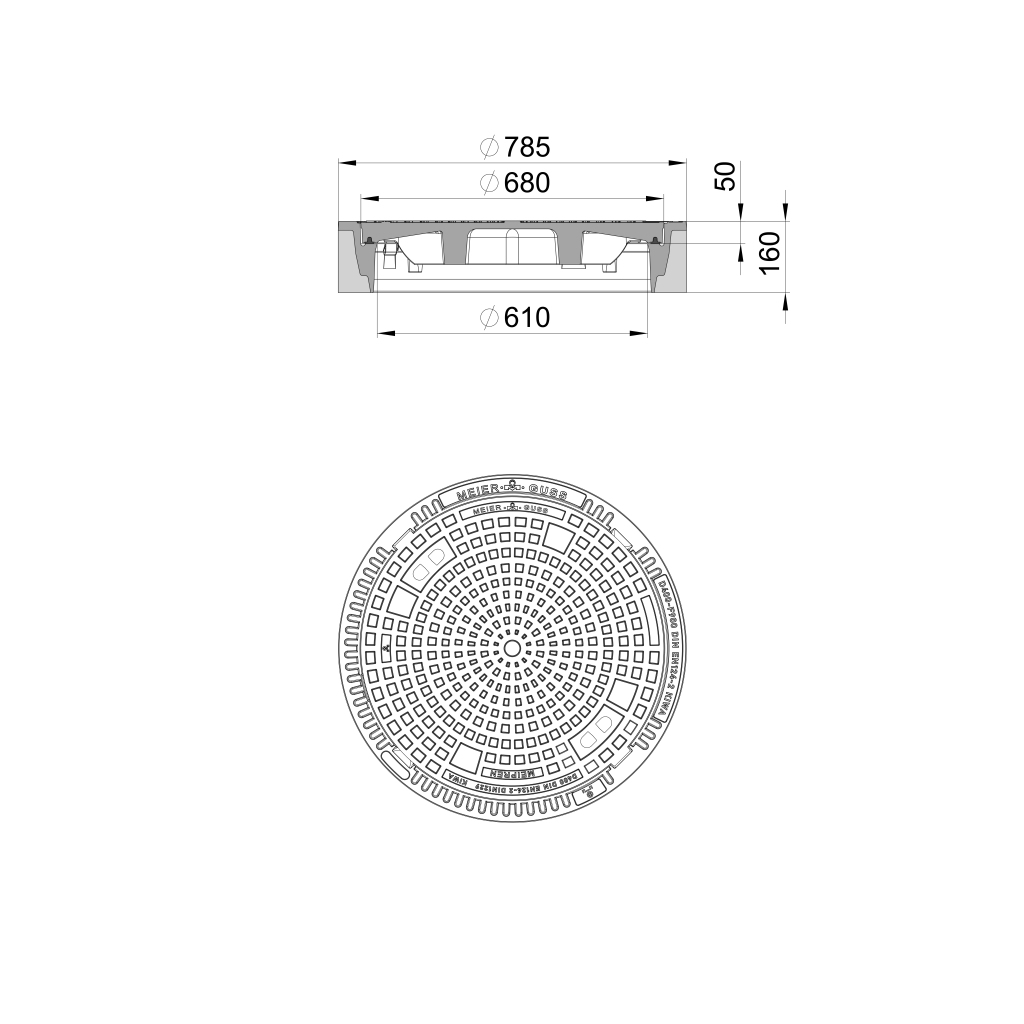

Lichte Weite 610mm, für extrem dynamische Belastungen (z.B. auf/in Bundes- und Landesstraßen, incl. Tunnelbauwerke)

Beton-Guss-Rahmen konisch, Außenform Durchmesser 960mm, lichte Weite 610mm, rund, mit EPDM-Dichtung, Rahmenhöhe 160mm, ohne Asphaltaufbau auf dem Rahmen
Voll-Guss-Deckel, rund, tagwasserdicht,mit 4 Verschraubungen, Vierkanntschraube M16 x 76mm, für extrem dynamische Belastungen (z.B. auf/in Bundes- und Landesstraßen, incl. Tunnelbauwerke)

Ersatzteile auf Anfrage:
Servicepack Schrauben: Art.-Nr. 100712
Dichtung: Art.-Nr. B0936657

Hinweis:
Wir empfehlen den fachgerechten Einbau durch einen von MeierGuss offiziell zertifizierten Budaplan-Einbaupartner

Entsprechend DIN EN 124-2, DIN 1229, DIN 19572 und den UVV-Vorschriften
KIWA geprüft und gemäß den Anforderungen der Gütesicherung nach RAL-GZ 692

Lichte Weite 600mm, mit Ventilation, mit austauschbaren dämpfenden Einlagen MEIPREN
mit MEISTEP, mit MEISILENCE

Beton-Guss-Rahmen mit durchgängiger Gussschürze, lichte Weite 600mm, quadratisch, Rahmenhöhe 160mm
mit austauschbarer dämpfender Einlage MEIPREN
Im Rahmen integrierte unlösbar verbundene Aufnahmebuchse MEISTEP für eine runde Haltestange (Einstiegshilfe) mit einem Durchmesser von 38mm
Beton-Guss-Deckel, rund, mit Ventilation, mit austauschbarer dämpfender Einlage MEIPREN, mit seitlicher Einlage MEISILENCE im Deckel
zur horizontalen Dämpfung des Deckels im Rahmen

Typ E, max. Anschlußfläche 200m2, AFS63-Wirksamkeit, berechnet aus den Prüfergebnissen der DIBt Grundsätze gemäß DWA-A102, 76,5%,Für den Einsatz von Belastungskategorie IIl nach I geeignet, mit Notüberlauf für Starkregen, Havarierückhalt 15l für Leichtflüssigkeiten (MKW),besteht aus: monolithischen Betonschacht BUDAVINCI, Abdeckplatte BUDAVINCI, PVC-Ablaufanschluss NW150, Filtersystem BUDAVINCI Typ E und Umlenkplatte.

zzgl.
2 Betonauflageringe MeierGuss 795030
1 Aufsatz D400 MeierGuss 204380
4 Seilschlaufen MeierGuss 100721
Schlammeimer: Eimer nach DIN 4052-B1 (nicht im Lieferumfang enthalten)

Typ Z, max. Anschlußfläche 100m2, AFS63-Wirksamkeit, berechnet aus den Prüfergebnissen der DIBt Prüfung. 90,1%, gemäß DWA-A102 für den Einsatz von Belastungskategorie III nach I geeignet, ohne Notüberlauf für Starkregen, mit allgemeiner bauaufsichtlicher Zulassung Nr. Z-84.2-17, Havarierückhalt 15l für Leichtflüssigkeiten (MKW),besteht aus: monolithischen Betonschacht BUDAVINCI,Abdeckplatte BUDAVINCI, PVC-Ablaufanschluss NW150, Filtersystem BUDAVINCI Typ Z und Umlenkplatte.

zzgl.
2 Betonauflageringe MeierGuss 795030
1 Aufsatz D400 MeierGuss 204380
4 Seilschlaufen MeierGuss 100721
Schlammeimer: Eimer nach DIN 4052-B1 (nicht im Lieferumfang enthalten)

Typ N, max. Anschlußfläche 400m2, AFS63-Wirksamkeit, berechnet aus den Prüfergebnissen der DIBt Grundsätze gemäß DWA-A102, 58,8%, für den Einsatz von Belastungskategorie II nach I geeignet, mit Notüberlauf für Starkregen, Havarierückhalt 15l für Leichtflüssigkeiten (MKW),besteht aus: monolithischen Betonschacht BUDAVINCI, Abdeckplatte BUDAVINCI, PVC-Ablaufanschluss NW150, Filtersystem BUDAVINCI Typ N mit Umlenkplatte.

zzgl.
2 Betonauflageringe MeierGuss 795030
1 Aufsatz D400 MeierGuss 204380
4 Seilschlaufen MeierGuss 100721
Schlammeimer: Eimer nach DIN 4052-B1 (nicht im Lieferumfang enthalten)

Entsprechend DIN EN 124-2, DIN 1229, WAS 1
KIWA geprüft und gemäß den Anforderungen der Gütesicherung nach RAL-GZ 692

300x500mm, Pultform, mit dämpfender Einlage MEIPREN, 40mm Schlitzweite, Einlaufquerschnitt 660cm2, mit Doppelgelenkscharnier, max. 180 Grad aufklappbar, in Fahrtrichtung zuklappend, 1-fach verriegelt, stufenlos höhen-, seitenverstellbar und drehbar,
der Verstellbereich beträgt 85-160mm,
der Spannring ist auf dem Unterteil verschraubt,
Schlammeimer aus Stahl, verzinkt, 5L, Ablaufstutzen DN150 – seitlich

Voll-Guss-Rahmen, mit Scharnier, mit Bauzeitenentwässerung
Voll-Guss-Rost, mit Scharnier, mit dämpfender Einlage MEIPREN, mit einer Sicherheitsschraubverriegelung, Pultform, 40mm Schlitzweite
